مخططات أجهزة الشحن للمفكات

“الشعب” شاحن للمفكات

المؤلف: arhimed2007، [email protected]

تم إنشاؤها بمساعدة كوتوريد.

MPP-مواء! حقا، الكسل هو الفرامل على التقدم. لعدة سنوات، لقد تم شد مفك البراغي في مكاني. البولندية (إذا كنت تعتقد أن جواز السفر)، والعلامة التجارية “فيرتو”، في 12 V. مرة واحدة تم تبادلها لأحد الهواتف المحمولة القديمة. NEW! في التعبئة والتغليف. ولكن، اللعنة، البطارية. مع كامل تهمة منه بعد شهر من العمل لم يعد كافيا لمدة اثني عشر مسامير. في وقت لاحق قليلا رائحة شيء ألقيت من قبل حشو من البطارية بوش وإعادة حزم البطارية بلدي معها. ولكن. نفس أشعل النار! جديدة لشراء سحق الضفدع. بشكل عام، ألقيت بعيدا.

حتى البولنديين في مهب ووضع لعدة سنوات. ومؤخرا تم سحبها لإصلاح شيريك آخر، في 14.4 V، العلامة التجارية “ماتريكس”. وكانت واحدة من البطاريات في مجموعة ميتة، ومعظم العلب كانت عالقة غبي. ونتيجة لذلك، أدلى الشاحن سحاب وحرق بها بحيث تم تشوه الجسم كله وتحولت وحدة امدادات الطاقة الحامض. كما هو الحال دائما، فتيل الحرارية. أثبتت البطارية الثانية لتكون على قيد الحياة تماما.

بالطبع، ببساطة استعادة “أصلي” شاحن – وليس خيارا، إذا كانت هذه العيوب ممكنة. تحتاج على الأقل الحماية من الحمل الزائد. كسر خطير شاحن محلل السياج كان أيضا في الكتب ذكية المذكورة، أن النسخة الأكثر بسيطة لالبلى “خرير” وضع تهمة – الحالي 0.1 C، حيث C – ما يعادل العددي للقدرة البطارية في أمبير ساعة. وعندما يحدث ذلك لإعادة الشحن والمسؤول عن عملية إنهاء الحالية ببساطة عن طريق يعوض عن التفريغ الذاتي، الذي علب من العم لياو عالية بما فيه الكفاية. وبالتالي، يجب أن يكون شاحن بطارية عامل استقرار الحالي. وقال انه لن حرق التيار الكهربائي في حال تكرار التاريخ مع بطارية ميتة.

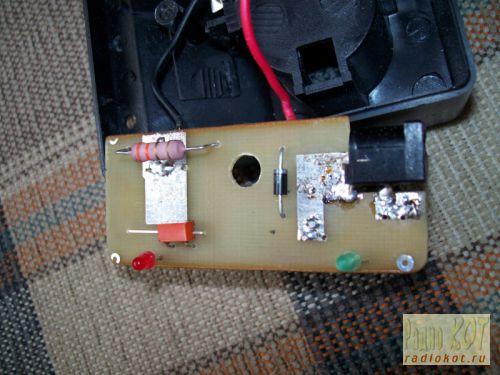

أما أجهزة الشحن “الأصلية”، فقد اتضح أنها لا تتألق ليس فقط بالتعقيد، بل أيضا بسبب نوعية العمل. المقاوم الحالي وضع فيها في كثير من الأحيان يحرق إلى الثقوب في المجلس، يتم تعيين الحالي عشوائيا من قبل لازاروس، لا لك الحماية، ولا لتحقيق الاستقرار! لذلك، تقرر التخلص من اللوحات الأم الصينية الأصلية واستبدالها بشاحن أكثر لائقة.

لنحت هذا الجهاز تقرر، كما هو الحال دائما، من وسائل مرتجلة، وهي أجهزة الكمبيوتر القديمة. كعنصر تنظيمي، تم اختيار موسيت قوية من اللوحة الأم. تم استكمال مخطط نموذجي للمثبت الحالي في الترانزستور تأثير الحقل مع إشارة إلى إمدادات الطاقة وعملية الشحن. اتضح ذلك:

في الواقع، يتم إجراء استقرار الحالي على عناصر VT2، VT3 والحالية بمعنى R5 المقاوم. زينر ديود VD2 يحمي موسيت من تجاوز الجهد استنزاف البوابة. و VT1 لديه مؤشر نهاية الشحن الذي يطفئ ليد HL2 الأحمر عندما ينخفض ​​الجهد في مصدر VT3 تحت عتبة الافتتاح ناقص انخفاض الجهد عبر R4. وهذا، بدوره، يحدث عندما يكون الجهد على البطارية يتجاوز 15 V. ويضيء ليد الثاني في كل وقت، مما يدل على وجود الطاقة على الشاحن. يحمي الصمام الثنائي VD1 البطارية من التفريغ من خلال الدائرة أثناء فصل وحدة يسو.

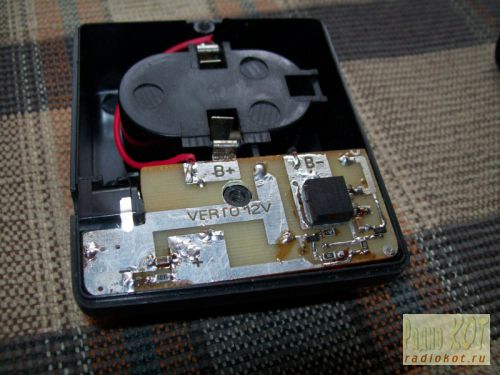

تم إنشاء المجلس، كما هو الحال دائما، في سبرينت لايوت 6 وتنفذه طريقة لوت. تم محاذاة الجانبين مع دبابيس من خلال الثقوب على حواف المجلس. تتم التحولات بين الطبقات مع قصاصات من المحطات مختومة من كلا الجانبين. السلك الأحمر على الصورة هو الخطأ الذي تم إصلاحه بالفعل في النسخة وضعت من المجلس. 🙂 كان تخطيط بالضبط نفس القضية. موصل الطاقة موصل مباشرة إلى المجلس. لضبط هذا التصميم تحت أدلة في الجسم كان لاعب الدرامز مع قطع الطحن، على الرغم من أنه من الممكن وقاطع، ولكن، ليس ذلك بدقة.

بدأ الشاحن العمل على الفور ومع يهتف، مما يدل على عدم وجود أخطاء في التثبيت. تم شحن البطارية العاملة في حوالي ثلاث ساعات، لم البطارية الميتة تسبب ارتفاع درجة حرارة خطيرة من الخلايا لمدة 20 دقيقة، وبعد ذلك تم إعادة حزم البطارية.

الرقم التالي قررت أن تجعل جهاز مماثل وتحت بلدي مفك 12V. بعد كل شيء، قدرة بطارياتهم هو نفسه، وبالتالي فإن التهمة الحالية هي نفسها. فجأة، عندما تصل إلى أيديهم لشراء علب صلبة لإعادة شحن البطارية! هنا هو البديل من دفع له:

كما اتضح، الجرار بوششيفسكي أعدت من هذا الشيء ليست سيئة على الإطلاق! استغرق شحن البطارية حوالي ساعة من العمل المتواصل، وهو لائق جدا لهذه الأشياء الرخيصة. كانت كل تكنولوجيا التصنيع هي نفسها كما في مفك العميل. فقط ديود زينر أضع السوفياتي ثنائية الاتجاه – كان ينبغي أن يكون في مكان ما لفترة طويلة للقيام 🙂

وكان يجلس الموصل في القضية من قبل نفس النشر مع دريمل، وبعد ذلك مجلس وضع أسفل مثل مواطن.

ونتيجة لذلك، لدينا بديل بسيط ومجاني للشواحن البدائية المرفقة مع المفكات الرخيصة، مما يجعل من الممكن استخدام بطارياتها لجميع القدرات المتاحة. وبطبيعة الحال، مع الإنجازات الحالية لل ميكرومينياتوريزاتيون، يمكنك الاشياء نفس الجسم مع الكثير من أجراس إضافية وصفارات – جهاز توقيت، والتبديل من وسائط تهمة، والتنبيه الصوت، وما إلى ذلك. ولكن هذا كل بالفعل يقلل من توافر مخطط لتكرار مجرب عم فاسيا 🙂

كيف تحب هذه المقالة؟

هل عمل هذا الجهاز لك؟

تم التحقق من أداء الموقع في المتصفحات:

IE8.0، أوبيرا 9.0، نتسكيب نافيجيتور 7.0، موزيلا فايرفوكس 5.0

تكييفها مع دقة الشاشة من 1280×1024 وأعلى.

عند انخفاض الدقة، قد يظهر التمرير الأفقي.

مخطط الشاحن لمفك البراغي. مفك شاحن الدوائر

وهناك الكثير من المفكات الحديثة تعمل من البطارية. متوسط ​​القدرة هو 12 ماه. للتأكد من أن الجهاز يبقى دائما في حالة صالحة للعمل، تحتاج إلى شاحن. ومع ذلك، فهي مختلفة تماما في الجهد.

في الوقت الحاضر يتم إنتاج النماذج على 12 و 14 و 18 V. ومن المهم أيضا أن نلاحظ أن الشركات المصنعة تستخدم مكونات مختلفة لشواحن. من أجل فهم هذه المسألة، يجب أن ننظر في دائرة شاحن القياسية.

الدوائر الكهربائية القياسية من شاحن مفك يتضمن رقاقة ثلاث قنوات. في هذه الحالة، الترانزستورات لنموذج 12 V سوف تتطلب أربعة. وبقدرتها، يمكن أن تكون مختلفة تماما. من أجل الجهاز للتعامل مع تردد على مدار الساعة عالية، وتعلق المكثفات إلى رقاقة. وهي تستخدم لشحن كل من نوع نابض وعابرة. في هذه الحالة من المهم أن تأخذ بعين الاعتبار السمات المحددة للبطاريات محددة.

وتستخدم الثايرستور مباشرة في الأجهزة لتحقيق الاستقرار الحالي. في بعض النماذج، يتم تثبيت تيترودس من نوع مفتوح. وفقا للموصلية الحالية، فإنها تختلف عن بعضها البعض. إذا نظرنا في التعديلات على 18 V، ثم هناك في كثير من الأحيان مرشحات ثنائي القطب. هذه العناصر تسمح لك للتعامل بسهولة مع الازدحام في الشبكة.

شاحن 12 فولت لبطاريات المفك (الرسم البياني هو موضح أدناه) هو مجموعة من الترانزستورات بسعة تصل إلى 4.4 يف. في هذه الحالة، يتم ضمان التوصيل في الدائرة على مستوى 9 ميكرون. للتأكد من أن تردد على مدار الساعة لا يرتفع بشكل حاد، وتستخدم المكثفات. وتستخدم المقاومات للنماذج أساسا في هذا المجال.

إذا كنا نتحدث عن شحن على تيتروديس، ثم هناك بالإضافة إلى المقاوم المرحلة. مع التذبذبات الكهرومغناطيسية انه على ما يرام. يتم الحفاظ على المقاومة السلبية للشحن من 12 فولت في 30 أوم. وهي تستخدم في معظم الأحيان لبطاريات التخزين لمدة 10 ماه. لليوم يتم استخدامها بنشاط في نماذج العلامة التجارية “ماكيتا”.

مخطط الشاحن لمفك البراغي لمدة 14 V الترانزستورات في حد ذاته يتضمن خمس قطع. مباشرة، رقاقة التحويل الحالية هي مناسبة فقط لنوع أربع قنوات. تستخدم المكثفات لموديلات 14 فولت المكثفات النبضية. إذا كنا نتحدث عن البطاريات بسعة 12 ماه، ثم هناك بالإضافة إلى تثبيت تيتروديس. في هذه الحالة، هناك اثنين من الثنائيات على رقاقة. إذا كنا نتحدث عن المعلمات من تهمة، ثم الموصلية من التيار في الدائرة، كقاعدة عامة، يتقلب حوالي 5 ميكرون. في المتوسط، السعة من المقاوم في الدائرة لا يتجاوز 6.3 يف.

مباشرة الشحن الحالية من 14 V قادر على الصمود 3.3 A. يتم تشغيل مشغلات في مثل هذه النماذج بشكل غير منتظم جدا. ومع ذلك، إذا كنت تعتبر مفكات العلامة التجارية “بوش”، ثم أنها تستخدم في كثير من الأحيان. في المقابل، ونماذج “ماكيتا” يتم استبدالها المقاومات الموجة. من أجل تحقيق الاستقرار في الجهد، أنها تناسب بشكل جيد. ومع ذلك، فإن تردد الشحن يمكن أن تختلف اختلافا كبيرا.

في 18 V، الدائرة شاحن لمفك البراغي يفترض استخدام الترانزستورات من نوع عابر فقط. هناك ثلاثة المكثفات على رقاقة. مباشرة يتم تثبيت تيترود مع جسر الصمام الثنائي. لتحقيق الاستقرار في الحد من التردد، يستخدم الجهاز الزناد الشبكة. إذا كنا نتحدث عن المعلمات شحن في 18 V، ثم تجدر الإشارة إلى أن الموصلية من التيار يتقلب حوالي 5.4 م.

إذا نظرنا في فرض رسوم على شركة مفك “بوش”، ثم هذا الرقم يمكن أن يكون أعلى. في بعض الحالات تستخدم المقاومات اللونية لتحسين التوصيلية للإشارة. في هذه الحالة، يجب أن السعة المكثفات لا تتجاوز 15 يف. إذا نظرنا في شواحن العلامة التجارية “إنتيرسكول”، ثم في أجهزة الإرسال والاستقبال تستخدم مع زيادة الموصلية. في هذه الحالة، المعلمة من الحمل الأقصى الحد الأقصى يمكن أن تصل إلى 6 أ. في النهاية، ينبغي الإشارة إلى أجهزة الشركة “ماكيتا”. وقد تم تجهيز العديد من نماذج البطارية مع الترانزستورات ثنائي القطب ذات جودة عالية. مع زيادة المقاومة السلبية، فإنها تتعامل بشكل جيد. ومع ذلك، تنشأ مشاكل في بعض الحالات مع التذبذبات المغناطيسية.

معيار شاحن مفك “إنتيرسكول” (يظهر المخطط أدناه) يتضمن ميكروسيركويت قناة اثنين. يتم اختيار المكثفات لكل ذلك بسعة 3 يف. في هذه الحالة، الترانزستورات لنماذج 14 V هي من نوع الاندفاع. إذا كنت تنظر في التعديلات على 18 V، ثم هناك يمكنك أن تجد النظير المتغير. الموصلية في هذه الأجهزة يمكن أن تصل إلى 6 ميكرون. في هذه الحالة، يتم استخدام البطاريات بمعدل 12 ماه في المتوسط.

مخطط شاحن مفك “ماكيتا” لديه رقاقة ثلاثة نوع القناة. هناك ثلاثة الترانزستورات في الدائرة. إذا كنا نتحدث عن المفكات في 18 V، ثم في هذه الحالة يتم تثبيت المكثفات بسعة 4.5 يف. ويضمن الموصلية في منطقة 6 ميكرون.

كل هذا يسمح لك لإزالة الحمل من الترانزستورات. تيتروديس مباشرة هي من نوع مفتوح. إذا كنا نتحدث عن التعديل إلى 14 V، ثم تصدر رسوم مع مشغلات خاصة. هذه العناصر تسمح لك للتعامل تماما مع زيادة وتيرة الجهاز. في هذه الحالة، القفزات في الشبكة ليست رهيبة بالنسبة لهم.

أجهزة لفك المفكات “بوش”

معيار “بوش” مفك شاحن الدوائر يتضمن رقاقة ثلاث قنوات. في هذه الحالة، الترانزستورات هي نوع نابض. ومع ذلك، إذا كنا نتحدث عن المفكات في 12 V، ثم هناك نظائرها الانتقالية. في المتوسط، لديهم عرض النطاق الترددي من 4 ميكرون. وتستخدم المكثفات في الأجهزة مع الموصلية جيدة. هناك اثنين من الثنائيات في العلامة التجارية المقدمة.

يتم استخدام مشغلات في الأجهزة فقط ل 12 V. إذا كنا نتحدث عن نظام الحماية، ثم يتم تطبيق أجهزة الإرسال والاستقبال فقط إلى نوع مفتوح. في المتوسط، يمكن أن تحمل حمولة الحالية من 6 أ. في هذه الحالة، المقاومة السلبية في الدائرة لا تتجاوز 33 أوم. إذا كنا نتحدث بشكل منفصل عن التعديلات على 14 V، يتم إنتاجها تحت بطاريات لمدة 15 ماه. لا يتم استخدام مشغلات. هناك ثلاثة المكثفات في الدائرة.

ذي سيل مفك شاحن الدائرة يتضمن ميكروسيركويت ثلاث قنوات. في هذه الحالة، يتم تمثيل النماذج في السوق من 12 و 14 V. إذا نظرنا في الخيار الأول، الترانزستورات في الدائرة هي من نوع النبض. الحد الحالي الحالي فيها لا يزيد عن 5 ميكرون. في هذه الحالة، يتم استخدام مشغلات في جميع التهيئات. في المقابل، يتم استخدام الثايرستور فقط لمدة 14 V تهمة.

يتم تثبيت المكثفات ل 12 نماذج V مع فاريكاب. في هذه الحالة، فهي ليست قادرة على تحمل الحمولة الزائدة الثقيلة. في هذه الحالة، الترانزستورات تسخن بسرعة كبيرة. مباشرة هناك ثلاثة الثنائيات في الشحن في 12 V.

مخطط الشاحن لمفك البراغي مع منظم LM7805 يتضمن رقائق اثنين فقط قناة. وتستخدم المكثفات على ذلك مع سعة من 3 إلى 10 يف. لتلبية المنظمين من هذا النوع في كثير من الأحيان يمكن أن يكون لديك نماذج للعلامة التجارية “بوش”. مباشرة مقابل تهمة 12 V أنها لا تناسب. في هذه الحالة، المعلمة المقاومة السلبية في الدائرة تصل إلى 30 أوم.

إذا كنا نتحدث عن الترانزستورات، ثم لديهم نماذج دفعة النبض. يمكن استخدام المشغلات للمنظمين. هناك ثلاثة الثنائيات في الدائرة. إذا كنا نتحدث عن التعديل إلى 14 V، تيتروديس لهم هي مناسبة فقط لنوع الموجة.

باستخدام الترانزستورات BC847

مخطط الشاحن لمفك البراغي على الترانزستورات BC847 هو بسيط جدا. وغالبا ما تستخدم هذه العناصر من قبل ماكيتا. وهي مناسبة ل 12 ماه البطاريات. في هذه الحالة، ورقائق من نوع ثلاث قنوات. وتستخدم المكثفات مع الثنائيات المزدوجة.

وتستخدم المشغلات مباشرة من قبل نوع مفتوح، والتوصيل من الحالي هو 5.5 μ. مجموع الترانزستورات للشحن في 12 V يتطلب ثلاثة. يتم تثبيت واحد منهم في المكثفات. والباقي في هذه الحالة وراء الثنائيات المرجعية. إذا كنا نتحدث عن الجهد، ثم شحن في 12 V الزائد مع هذا الترانزستور يمكن أن تحمل في 5 أ.

جهاز على الترانزستورات IRLML2230

دوائر الشحن مع الترانزستورات من هذا النوع شائعة جدا. الشركة “إنتيرسكول” يستخدمها في التعديلات على 14 و 18 V. في هذه الحالة، يتم استخدام رقائق فقط نوع ثلاث قنوات. السعة من هذه الترانزستورات هي 2 يف.

الزائد الحالي من الشبكة التي تحمل بشكل جيد. في هذه الحالة، مؤشر التوصيل في التهم لا يتجاوز 4 أ. إذا كنا نتحدث عن مكونات أخرى، يتم تعيين المكثفات في نوع النبض. في هذه الحالة، سوف تحتاج ثلاثة. إذا كنا نتحدث عن النموذج في 14 V، ثم هناك الثايرستور لتحقيق الاستقرار في الجهد.

شاحن لمفك البراغي – كيفية اختيار وما إذا كنت يمكن أن تجعل نفسك

مفك البراغي هو في كل بيت، حيث يتم تنفيذ الإصلاحات الأولية. أي جهاز كهربائي يتطلب الكهرباء الثابتة أو إمدادات الطاقة. منذ الأكثر شعبية هي مفكات اللاسلكي – تحتاج أيضا شاحن.

ويأتي الكامل مع الحفر، وكيف يمكن لأي الأجهزة الكهربائية تفشل. بحيث أنك لا تواجه مشكلة المعدات غير العاملة، وسوف ندرس الوصف العام للشواحن للمفكات.

التناظرية مع المدمج في امدادات الطاقة

وتعزى شعبيتها إلى انخفاض التكلفة. إذا لم يكن المقصود الحفر (مفك البراغي) للاستخدام المهني، ومدة العمل ليست هي المسألة الأولى. مهمة شاحن بسيط هو الحصول على الجهد المستمر مع تيار كاف لشحن البطارية.

هذه التهمة تعمل على مبدأ استقرار التقليدية. على سبيل المثال، النظر في دائرة شاحن البطارية لمدة 9-11 فولت. لا يهم نوع البطارية.

مثل إمدادات الطاقة (انها شاحن) يمكن تجميعها باليد. يمكن لحام الدائرة على لوحة الدوائر العالمية. لتبديد حرارة ميكروسيركويت من استقرار، المبرد النحاس من 20 سم ² يكفي.

محول المدخلات (TR1) يخفض الجهد المتناوب من 220 فولت إلى قيمة 20 فولت. يتم احتساب قوة المحول من قبل التيار والجهد عند إخراج الشاحن. وعلاوة على ذلك، يتم تصحيح التيار المتناوب عن طريق جسر الصمام الثنائي VD1. عادة ما تستخدم الشركات المصنعة (وخاصة الصينية منها) تجميعا من الثنائيات شوتكي.

بعد التصحيح، فإن التيار النابض، وهذا هو ضار للتشغيل العادي للدائرة. يتم تمهيد نبض من قبل مكثف كهربائيا تصفية (C1).

يتم تنفيذ دور استقرار بواسطة رقاقة KR142EN، على عامية الهواة عامية – “كرينكا”. للحصول على الجهد من 12 فولت، يجب أن يكون مؤشر رقاقة 8B. يتم تجميع السيطرة على الترانزستور (VT2) ومقاوم الانتهازي.

لا يتم توفير الأتمتة على مثل هذه الأجهزة، المستخدم يفرض شحن البطارية الوقت. لمراقبة التهمة، يتم إنشاء دائرة بسيطة على الترانزستور (VT1) وثنائي الصمام (VD2). عندما يتم التوصل إلى الجهد تهمة، مؤشر (ليد HL1) يخرج.

وتشمل الأنظمة الأكثر تقدما مفتاح فصل الجهد في نهاية التهمة في شكل مفتاح إلكتروني.

في مجموعة مع مفكات الدرجة الاقتصادية (المنتجة في المملكة الوسطى)، وهناك شواحن وأسهل. لا عجب أن نسبة الفشل مرتفعة جدا. المالك لديه احتمال البقاء مع مفك جديد نسبيا، غير فعالة. وفقا للنظام المرفق يمكنك تجميع شاحن لمفك براغي بيديك، والتي سوف تستمر لفترة أطول من المصنع واحد. عن طريق تغيير المحول ومثبت، سوف تكون قادرة على تحديد القيمة المطلوبة للبطارية.

التناظرية مع امدادات الطاقة الخارجية

دائرة شاحن نفسها بدائية، إلى أقصى حد ممكن. وتشمل مجموعة وحدة إمدادات الطاقة، والشاحن الفعلي، في السكن من وحدة البطارية.

امدادات الطاقة لا يستحق النظر، والدائرة هو معيار – محول، جسر الصمام الثنائي، مرشح مكثف ومعدل. في الإخراج، كقاعدة عامة، 18 فولت، ل 14 فولت البطاريات القابلة لإعادة الشحن الكلاسيكية.

يغطي لوحة التحكم في الشحن مساحة علبة الثقاب:

وكقاعدة عامة، لا يوجد تبديد للحرارة على مثل هذه التجميعات، إلا أن مقاومة عالية القوة الانسحاب. لذلك، غالبا ما تفشل هذه الأجهزة. السؤال الذي يطرح نفسه: كيفية شحن مفك بدون شاحن؟

الحل بسيط للرجل الذي يعرف كيفية عقد لحام الحديد.

• الشرط الأول هو وجود مصدر للطاقة. إذا كانت الوحدة “الأصلية” وظيفية، يكفي تجميع نظام تحكم غير معقدة. في حال فشل المجموعة بأكملها – يمكنك استخدام امدادات الطاقة للكمبيوتر المحمول. الإخراج المطلوب هو 18 فولت. قوة مثل هذا المصدر يكفي للعيون عن أي بطارية
• الشرط الثاني هو المهارات الأساسية لتجميع الدوائر الكهربائية. التفاصيل هي أكثر بأسعار معقولة، يمكنك التخلص من الأجهزة القديمة، أو شراء في سوق الراديو لمجرد بنس واحد.

الرسم التخطيطي لوحدة التحكم:

في المدخلات، الصمام الثنائي زينر هو 18 فولت. دائرة التحكم على الترانزستور KT817، يوفر التضخيم الترانزستور قوية KT818. يجب أن تكون مجهزة مع المبرد. اعتمادا على التهمة الحالية، فإنه لا يمكن تبديد تصل إلى 10 واط، لذلك تحتاج منطقة المبرد من 30-40 سنتيمتر ².

فمن اقتصاد “على المباريات” التي تجعل الشحن الصينية لا يمكن الاعتماد عليها. مطلوب موالف 1 كوهم لتعيين بدقة الشحن الحالية. يجب على المقاوم 4.7 أوم في إخراج الدائرة أيضا تبديد ما يكفي من الحرارة. الطاقة لا تقل عن 5 W. نهاية التهمة سوف يخطر الصمام، فإنه سيتم إيقاف.

يتم وضع الدائرة تجميعها بسهولة في الجسم من الشحن العادية. المبرد الترانزستور ليس من الضروري أن تأخذ بها، والشيء الرئيسي هو ضمان دوران الهواء داخل القضية.

الادخار هو أن إمدادات الطاقة من الكمبيوتر المحمول لا تزال تستخدم للغرض المقصود.

ل مفك المنزلية انها ليست مخيفة. تركت ليتم توجيه الاتهام إليه قبل ليلة من بدء الأعمال – على تجميع قضية كافية. متوسط ​​وقت الشحن من الحفر اللاسلكي الصيني هو 3-5 ساعات.

ونحن ننتقل إلى الأسلحة الثقيلة. وتستخدم المفكات المهنية بشكل مكثف، وسهل التشغيل بسبب بطارية غير قابلة للتصرف غير إيناديسيبل. يتم حذف قضية السعر، أي تقنية خطيرة مكلفة. خصوصا أن عدة عادة ما يكون بطاريتين. بينما واحد في العمل – والثانية على إعادة شحنها.

امدادات الطاقة التبديل كاملة مع دائرة التحكم تهمة ذكي يملأ البطارية 100٪ حرفيا في 1 ساعة. يمكنك تجميع شاحن التناظرية مع نفس السلطة. ولكن وزنها وأبعادها ستكون قابلة للمقارنة مع مفك البراغي.

كل هذه العيوب تفتقر شحنات الاندفاع. الحجم الصغير، التيارات عالية تهمة، حماية مدروسة. المشكلة هي واحدة: تعقيد المخطط، ونتيجة لذلك – ثمنا باهظا.

ومع ذلك، فمن الممكن لتجميع مثل هذا الجهاز. حفظ ما لا يقل عن 2 مرات.

نحن نقدم خيار ل “المتقدمة” بطاريات النيكل الكادميوم، مجهزة اتصال إشارة الثالثة.

يتم تجميع الدائرة على وحدة تحكم شعبية MAX713. تم تصميم التنفيذ المقترح لجهد مساهمة 25 فولت دس. ليس من الصعب تجميع مثل هذا المصدر للطاقة، لذلك نحن حذف مخططها.

الشاحن ذكي. بعد فحص مستوى الجهد، يبدأ وضع التفريغ المتسارع (لمنع تأثير الذاكرة). تهمة يأخذ 1-1.15 ساعة. وهناك ميزة من الدائرة هو إمكانية اختيار الجهد تهمة ونوع البطاريات. يوضح الوصف في الشكل موقف القاذفات وقيمة المقاوم R19 لتغيير وسائط.

إذا فشل الشحن ذات العلامات التجارية من مفك المهنية – يمكنك حفظ على الإصلاحات عن طريق تجميع مخطط نفسك.

مفك امدادات الطاقة – التخطيطي والتجمع النظام

كثير من الناس يعرفون الوضع: المفك هو على قيد الحياة وبشكل جيد، وقد أمرت البطارية للعيش لفترة طويلة. هناك العديد من الطرق لاستعادة البطارية، ولكن ليس الجميع يحب أن الفوضى مع العناصر السامة.

كيفية استخدام الأجهزة الكهربائية

الجواب بسيط: توصيل إمدادات الطاقة الخارجية. إذا كان لديك جهاز صيني نموذجي مع بطاريات 14.4 فولت – يمكنك استخدام بطارية السيارة (مريحة للعمل في المرآب). ويمكنك التقاط المحولات مع إخراج 15-17 فولت، وبناء يسو كاملة.

هذه المجموعة هي الأكثر تكلفة. المعدل (الصمام الثنائي جسر) والحرارة للحماية من ارتفاع درجة الحرارة. العناصر المتبقية لديها مهمة خدمة – إشارة إلى المدخلات والمخرجات الجهد. غير مطلوب استقرار – المحرك الكهربائي من مفك الخاص بك ليست كما تطالب البطارية.

إذا كنت فشلت تماما بطاريات المفك، ثم يمكنك تغييره إلى شبكة كما يمكنك جعل مثل وحدة امدادات الطاقة، انظر هذا الفيديو

هذه هي الطريقة التي تبدو دائرة تحويل الشاحن.
