مكبر للصوت لهوائي التلفزيون

يستخدم الجهاز لتحسين جودة استقبال القنوات التلفزيونية على الهوائي. عادة، يتم استخدام مكبرات الصوت إلى متر أو الفرقة ديسي متر، ولكن يمكن وضعها وعلى مسافة بعيدة من المتلقي.

ولزيادة مستوى استقبال الإشارة بواسطة الهوائي، يتم توصيل مكبر للصوت به. ومن المفيد في الحالات التي تكون فيها المسافة من المتلقي لمحطة التلفزيون اختارت كبيرة أو نموذج خاطئ من الكابل أو الأقمار الصناعية. باستخدام الجهاز، يمكنك تحسين كبير في جودة الصورة التي يظهرها التلفزيون. فمن الصحيح أن تنظر في تركيب هذا الجهاز مباشرة بجانب المتلقي، منذ إشارة قادمة منه من خلال كابل تدريجيا. في ظروف الاستقبال بعيد المدى، ومع ذلك، لن يكون هناك معنى من مكبر للصوت الذي هو القريب.

مكبرات الصوت لهوائي التلفزيون لديها معلمات مختلفة ويمكن أن يكون النطاق العريض، متعددة الفرقة، والمدى. وبالإضافة إلى ذلك، تم تصميم أنواع ممتازة من الأجهزة لمسافات طويلة والاستقبال الوثيق، مثبتة بجوار الشارع وأجهزة استقبال الغرفة. السمات المميزة لأنواع مختلفة من الأجهزة:

1. النطاق العريض. تم تصميم هذا النوع من مكبر للصوت الهوائي للتلفزيون لتحسين استقبال الصور على تلفزيونات متعددة (غالبا ما تكون مثبتة في المباني السكنية والمداخل). ويمكن أن يعمل نموذج النطاق العريض في كل من دمف وفي نطاقات مب.
2. النطاق. بفضل لهم يمكنك الحصول على إشارة من المحطات البعيدة. وتعمل نماذج المدى على تحسين الاستقبال من خلال القضاء على الضوضاء.
3. متعدد الفرقة. يوفر صورة تلفزيون محسنة من أجهزة الاستقبال المثبتة على الصواري العالية. استخدام أدوات متعددة المدى في ظروف النظم الصغيرة للاستقبال الجماعي.

كيفية اختيار مكبر للصوت إشارة للتلفزيون الخاص بك

السوق الحديثة تمثل الكثير من النماذج المختلفة، لهذا السبب، العديد من أصحاب العقارات تجد صعوبة في تحديد الجهاز الذي يناسبهم بشكل أفضل. ومن أجل اتخاذ الخيار الصحيح، ينبغي النظر في عدة معايير هامة:

1. كسب. يجب احتسابها على أساس المسافة التقريبية بين التلفزيون ومصدر إشارة (البرج). وينبغي ألا يتجاوز 150 كم. وعلى مسافة لا تزيد عن 10 كيلومترا في تضخيم إشارة ليست ضرورية، فمن الضروري فقط لتحديد الهوائي المناسب. إذا كانت المسافة بين منزلك ومصدر أكثر من 10 كم، فإنه ليس من الضروري شراء جهاز مع نسبة أعلى مما هو ضروري – أنها سوف تؤدي إلى تأثير معاكس، وبدلا من صور عالية الجودة سترى اضطرابات جديدة.
2. نوع الهوائي. فعلى سبيل المثال، تكون نماذج سوا مناسبة لمستقبلات التعريشات التي تعمل في مدى الترددات من 49 إلى مهز 790. بعض النماذج الحديثة الأكثر شعبية من لوكوس متوافقة تماما مع مكبرات الصوت مثل لسا.
3. نطاق الترددات. الحل الناجح لمستقبل خارجي تقليدي (الذي يستقبل موجات من أي تردد) سيكون تركيب نموذج واسع النطاق، ولكن يتم عرض نتيجة أكثر نوعية من قبل الجهاز الذي يعمل فقط في نطاق معين.
4. عامل الضوضاء. وانخفاض هذه المعلمة، وأفضل صورة على شاشة التلفزيون.

وهناك مجموعة كبيرة من الأجهزة التي تحسن إشارة أجهزة الاستقبال التلفزيونية، وتقدم في المخازن على الانترنت، ونقاط البيع الالكترونيات، محلات السوبر ماركت التي لديها الإدارات ذات الصلة. سعر هذه الأجهزة هو متغير بدرجة كبيرة ولا يتوقف فقط على المعلمات، ولكن أيضا من المناطق حيث يبيعون القدرة على هوائي التلفزيون. متوسط ​​تكلفة النماذج الشعبية:

• ألكاد – من 800 روبل.
• لوكسمان – من 550-600 روبل.
• لانس – من 700 روبل.
• مستو – من 2000-2300 روبل؛
• سورمونت – من 600 ص.

كيفية جعل مكبر للصوت إشارة التلفزيون نفسك

يتيح لك هوائي الغرفة مع مكبر للصوت تقديم صورة أفضل على شاشة التلفزيون، وتقليل الضوضاء والعثور على المزيد من القنوات. ليس من الضروري لشراء جهاز، لأنه ليس من الصعب جدا القيام به من قبل نفسه باستخدام علب البيرة. يتم مكبر للصوت لهوائي التلفزيون من هذا النوع في 10-15 دقيقة ويعمل تماما. لإنشاء ذلك، تحتاج:

• كابل الطاقة؛
• سد العجز.
• 2 علب الصفيح؛
• مفك البراغي.
• 2 مسامير.
• شريط لاصق / الشريط؛
• عصا (الدرابزين الخشبي القديم).

مخطط لإنشاء جهاز ل دف:

1. ربط علب البيرة والعصا مع الشريط الكهربائي، وضمان أن المسافة بين علب في حوالي 7-7.5 سم. إذا البنوك لديها حلقات، كان ذلك أفضل لإصلاح كابل لذلك.
2. ثم المسمار في مسامير الذاتي التنصت، قشر نهايات الكابل وإصلاحه مع مسامير.
3. باستخدام شريط لاصق، وربط العصا والكابل لإعطاء الاستقرار المتلقي.
4. تغطية الجرار مع زجاجة بلاستيكية كبيرة مع قطع أسفل والرقبة. في وسط الحاوية، وجعل ثقب التي يمكنك من خلالها تمتد الكابل.
5. عندما يتم تجميع الجهاز، صب الماء المغلي قليلا على زجاجة النايلون، والتي سوف تساعد على تغيير شكل من البلاستيك وضمان أكبر ضيق من الحفرة.
6. قم بتوصيل الجهاز وتكوينه. إذا رغبت في ذلك، يمكن تحسين التصميم بإضافة عدة أقسام.

منذ القنوات التلفزيونية في نطاق دمف، ليست هناك حاجة لالتناظر. المقاومة موجة من هزاز موجة نصف ما بين 72 و 76 أوم، الذي يوافق تماما مع كابل. لضبط المتلقي، تحتاج إلى ضبط المسافة بين البنوك. كلما زاد قطر السلك (البنوك)، يزيد عرض النطاق الترددي للإشارة.

مكبر للصوت إشارة التلفزيون وأصنافه

كما تبين الممارسة، الصورة على شاشة التلفزيون لا يرضي دائما المستهلك مع جودته. وفي مثل هذه الحالات، يمكن أن يساعد مضخم إشارة التلفزيون عادة، وهو جهاز يسمح بأفضل مستوى من أداء المستقبل. وهي لا تفقد أهميتها حتى أثناء التطور السريع لتكنولوجيات الكبلات. والحقيقة هي أن مثل هذا الجهاز يمكن استخدامها من قبل مستخدمي كل من الشبكات الجماعية والمشتركين “كابل”.

مكبر للصوت إشارة التلفزيون لكوخ الصيف أو كوخ هو حل ممتاز للأشخاص الذين يعيشون خارج المدن. والحقيقة هي أنه في غياب القدرة على الاتصال بشبكة الكابل، وضعف استقبال إشارة الهوائي، أو ببساطة وجود العديد من أجهزة الاستقبال (أجهزة التلفاز)، وهذا الجهاز لا يمكن الاستغناء عنه. خاصة أنها تتعلق تلك الأماكن التي يؤثر فيها مستوى الضوضاء الطبيعية سلبا على جودة الإشارة. وتجدر الإشارة إلى أنه في مثل هذه الحالات، يوصي الخبراء باستخدام هذه الأجهزة، مع مراعاة التشويه الطفيف للمستويات التي تميز إشارة الدخل. قبل إرسال الإشارة إلى مكبر للصوت التلفزيون، يتم تسوية مستوى على كل قناة على حدة.

وفي حالة وجود مستقبل الإشارة على مسافة كبيرة من مركز الاتصالات، وأيضا من أجل التعويض عن الخسائر التي تحدث على الكابلات الطويلة، من المستحسن استخدام مكبرات الهوائي. وغالبا ما تسمى “الهوائيات النشطة”. وعند التطبيق، يمكن أن يكون تحسين جودة الإشارة عام (النطاق العريض) أو منفصلا (دمف و مف).

A المستهلكين السؤال شائع جدا المرتبطة مثل هذا الجهاز بمثابة مكبر للصوت إشارة التلفزيون، “كيفية اختيار جهاز مناسب،” من الضروري أن تأخذ في الاعتبار بعض المعايير الأساسية. الأول هو نطاق تردد التشغيل. والنقطة هي أنه يجب أن تتزامن قنوات الاستقبال للهوائي نفسه والمكبر. الجانب التالي هو الحد الأقصى لمستوى الإخراج (إذا كان الجهاز جيدا، ثم هذا الرقم هو 100 ديسيبل / μV على الأقل). والفارق الثالث هو أن الكسب ينبغي أن يكون أقرب ما يمكن إلى قيمة دب 40. عادة ما يتراوح الاستهلاك الحالي النموذجي من 10 إلى 60 مللي أمبير. لتلخيص على الجهاز الاختيار، وتجدر الإشارة إلى أن إشارة مكبر للصوت التلفزيون يجب أن يكون أكبر مكاسب ممكنة في التردد المنخفض.

مكبرات الصوت لشبكات الكابلات وأنواعها

ويمكن تركيب مكبرات الصوت للمشتركين تلفزيون الكابل في أجزاء مختلفة من الشبكة. وفي هذا الصدد، هناك عدد كبير من النماذج من هذه الأجهزة. اختيارهم يعتمد في المقام الأول على المكان الذي سيتم تثبيت الجهاز. الأنواع الرئيسية لهذه الأجهزة هي المنزل والمكبرات الرئيسية. الرأي الأول هو أبسط. وعادة ما يتم تثبيت الأجهزة التي تنطبق عليه في الشقق التي تحتاج إلى عدة أجهزة التلفزيون أن تكون متصلا. يتم تثبيت مكبرات الصوت الجذع، استنادا إلى اسمها، في أنابيب الكابل. في معظم الحالات، يتم وضعها في حالة مصبوب مختومة، بحيث يمكن أن تكون موجودة على أي جزء من الشبكة.

مضخم إشارة التلفزيون الفضائي هو جهاز جديد نسبيا. ويوفر للمستخدم القدرة على استقبال كل من التلفزيون والإشارات الأقمار الصناعية. وعند استعمال المسافة البعيدة عن الهوائي، يتم تعويض خسارة الإشارة وتوزيعها بين عدة مستقبلات. هذه المكبرات يمكن أن تكون مدمجة أو تعمل بشكل منفصل.

ما هو مكبر للصوت هوائي لتلفزيون وكيفية اختيار ذلك؟

وعلى الرغم من التطور السريع للتلفزيونات الكبلية والفضائية، فإن البث عن بعد للأرض هو مبكرا جدا لكي يتم شطبه. ولكن لإشارة نوعية يجب أن يكون الأخير في منطقة التغطية. ومع انخفاض المسافة من برج التلفزيون، تنخفض جودة الإشارة، ويزداد عدد التداخل. وفي مثل هذه الحالات، يكون مكبر الهوائي لمستقبل التلفزيون مفيدا جدا. نقترح أن ننظر في ما يمثله هذا الجهاز، ومبدأ التشغيل، والتعديلات المختلفة، فضلا عن إمكانية إنشاء مكبر للصوت إشارة التلفزيون لشقة المدينة، منزل ريفي أو إقامة الصيف.

ما هو مكبر للصوت الهوائي وكيف يعمل؟

هذا الجهاز يسمح لك لتضخيم مجموعة معينة من الإشارات التلفزيونية وتقليل مستوى التدخل، للحصول على أفضل جودة الصورة. وبالإضافة إلى ذلك، يتم استخدام هذه مكبرات الصوت للحد من خسائر الكابل. وترد أدناه مخططات نموذجية لكتلة هذه الأجهزة.

مخططات كتلة نموذجية لمكبر هوائي واسع النطاق (1) ومتعدد النطاق (2)

وكما يتضح من الرسوم البيانية المقدمة، تتم معالجة الإشارة الواردة بواسطة مرشح للترددات الخارجية، ثم يخفضها المخفف إلى المستوى المطلوب. ثم تذهب الإشارة إلى كتلة تعديل مستوى منحدر أفك، ومبدأ العملية التي في العديد من النواحي يشبه التعادل. وفي المرحلة الأخيرة، يتم تضخيم الإشارة، وبعد ذلك يتم إرسالها إلى جهاز الاستقبال التلفزيوني.

على الرغم من مجموعة متنوعة من المعدات من هذا النوع، والغرض الوظيفي ومجموعة من مكبرات الصوت يمكن تقسيمها إلى الأنواع التالية:

1. الأجهزة التي تعمل في نطاق واسع. وكقاعدة عامة، فهي تستخدم للهوائيات الصاري نوع الخارجي شعرية.

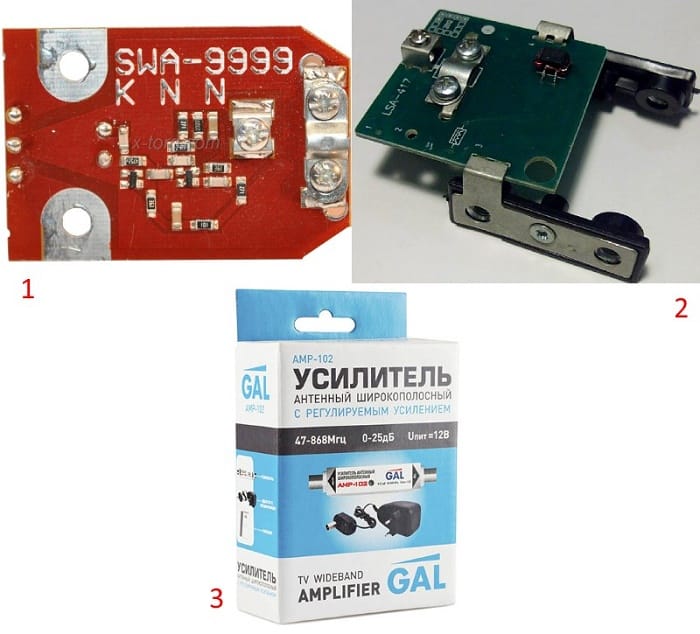

مكبرات الهوائي ذات النطاق العريض سوا (1) و لسا (2) و غال (3)

مكبر للصوت للإشارة الرقمية

ألكاد أي-200 منزل مكبر للصوت مع الخائن ومدمج في امدادات الطاقة

كيفية اختيار هوائي جيد مع مكبر للصوت؟

للحصول على أقصى استفادة من المعدات التي تم شراؤها، تحتاج إلى النظر في العوامل التالية:

• البعد عن أقرب مكرر للإشارة التلفزيونية. وتعتبر المسافة القصوى 150 كيلومترا، ولكنها قيمة متوسطة جدا، لأن الكثير يتوقف على نوع التضاريس وقوة برج التلفزيون. على سبيل المثال، بينما في الأراضي المنخفضة لا يمكنك الحصول على إشارة واثقة، حتى من مكرر قريب. في هذه الحالة، فإن تركيب الصاري تحت الهوائي يساعد على تصحيح الوضع.
• في أي مدى التردد سوف تعمل المعدات. ومن الضروري أن تؤخذ في الاعتبار أن خصائص الهوائيات ذات النطاق العريض أدنى من هوائيات النطاق الضيق. وهذا يدل على أنه بالنسبة لمنطقة الاستقبال الواثق، فإن “الموجة كلها” مناسبة تماما لتلقي إشارة من مكرر عن بعد، فمن الأفضل أن تفضل تصميما لمدى تردد معين (مب، دمف، فف). ولكن هنا، أيضا، يجب أن تأخذ في الاعتبار خصائص وطبيعة التضاريس، على سبيل المثال، للتخلص من إشارة المنعكسة يمكن أن يكون إلا باستخدام هوائي ضيق.

بعد أن قررت مع الهوائي، انتقل إلى اختيار الجهاز تضخيم لذلك. أول شيء تحتاج إلى إيلاء الاهتمام ل هو كسب (المشار إليها في ديسيبل). وكقاعدة عامة، على مسافة تصل إلى 10 كيلومترا من مكرر، ليست هناك حاجة لمكبر للصوت.

فمن الضروري أن تولي اهتماما أنه ليس من الضروري أن تأخذ اهتماما كبيرا في مؤشر عالية من هذه المعلمة، لأنه في قوة عالية الجهاز يمكن أن تصبح “متحمس”، ونتيجة لذلك، سيكون هناك تدخل، والذي تجلى “الثلج الأبيض” في الصورة. وفيما يلي جدول لمعدات سوا، الذي يبين الخصائص الرئيسية لكل نموذج، وكذلك نسبة الكسب والمدى إلى مصدر الإشارة.

جدول مراسلات قدرة مكبر الهوائي على المسافة من برج التلفزيون

السمة الهامة الثانية هي مستوى الضوضاء (المشار إليها بالديسيبل) التي ينتجها الجهاز أثناء التشغيل. كلما كان هذا المؤشر أقل، كان ذلك أفضل.

وبطبيعة الحال، عند اختياره من الضروري النظر في نوع الهوائي، يسمح له بتثبيت جهاز عريض النطاق على مستقبل إشارة ضيق النطاق، وليس العكس.

كيفية جعل مكبر للصوت الهوائي من قبل نفسك – خطوة خطوة التعليمات

وهنا بعض المخططات نموذجية من الأجهزة لتضخيم إشارة التلفزيون، نبدأ مع أبسط.

مخطط مكبر هوائي بسيط على أساس MAX2633

• فت – رقاقة MAX2633.
• R – 1 كوهم.
• المكثفات C₁, C₂ و C₃ – 1 نف.

الدائرة متشابكة من مصدر تيار مستمر مع الجهد من 2.8 إلى 5.2 فولت. السمات المميزة: مستوى ضوضاء منخفض (حوالي 2 ديسيبل) وكسب لائق تماما، حوالي 13 ديسيبل، إذا لزم الأمر أقل مما ينبغي أن يزيد من المقاومة R. لا تتطلب الدائرة تجميعها التكيف. وقد أثبت الجهاز أعلاه أن تكون مفيدة جدا عند العمل مع هوائيات داخلية من التلفزيون والراديو الاستقبال. على الإنترنت، يمكنك العثور على وصف لهذا المخطط، حيث أن النطاق العريض، الذي ليس صحيحا تماما، استنادا إلى ورقة بيانات MAX2633 – مخصص لنطاق الموجات المترية (فف).

الآن النظر في الدوائر الترانزستور نموذجية، والتي هي حقا النطاق العريض.

مكبر للصوت الهوائي على الترانزستور تحولت من قبل مبدأ باعث المشتركة

• الترانزستور VT1 – KT368.
• المقاومة: R1 -100 أوم. R2 – 470 أوم؛ R3 – 51 كوهم؛ R4 هو 100 أوم.
• القدرات: C1- 1000 يف؛ C2 – 33 يف؛ C3 و C4 هي 15 يف.

المخطط هو أيضا بسيط ولا يتطلب تعديل. سو واستجابة التردد تعتمد على الترانزستور المستخدمة. وتتميز الأجهزة من هذا النوع بخصائص عالية الكسب وخصائص التردد المنخفض (التي تصحح في دوائر متعددة الهزاز مع اقتران باعث، إذا رغبت في ذلك، فإنه ليس من الصعب العثور عليها، ولكنها أصعب تكوينها). يتم توفير الطاقة من مصدر 9 فولت.

البديل مع اتصال الترانزستور وفقا ل “قاعدة مشتركة” مخطط لديه أصغر سو، ولكن نطاق تردد أوسع.

مكبر للصوت الهوائي على الترانزستور، تحولت من قبل مبدأ قاعدة مشتركة

• الترانزستور VT1 – KT315.
• المقاومة: R1 -51 أوم. R2 هو 10 كيلوواط؛ R3 – 15 كوهم؛ R4 – 1 كوهم.
• القدرات: C1- 1000 يف؛ C2 – 33 يف؛ C3 و C4 هي 15 يف.

ويختنق الخنق على حلقة فيريماغنيتيك الذي نفاذية 600 N. ل نطاق متر فمن الضروري لجعل 300 المنعطفات، سلك المستخدمة لهذا الغرض هو خياطة Ø 0.1 ملليمتر.

يمكنك تحقيق وحدة تخزين أكبر إذا قمت بتجميع الجهاز على الدائرة اثنين من سلسلة، ويرد مثاله أدناه.

مخطط مكبر هوائي له مرحلتين لقنوات دمف

• الترانزستورات: VT1 و VT2 – GT311D.
• المقاومة: R1 – 680 أوم؛ R2 هو 75 كيلوواط؛ R3 – 1 كوهم؛ R4 هو 150 كوهم.
• القدرات: C1، C2 و C4 – 100 يف؛ C3 – 6800 يف؛ C5 – 15 يف؛ C6 – 3.3 يف.
• الاختناقات: L1 – 100 م؛ L2 – 25 م، L3 – هو لفائف على أساس بدون إطار، 4 مم في القطر، الجرح مع 2.5 المنعطفات، وتستخدم الأسلاك بيف 2 Ø 0.8 مم.

هو مدعوم من الدائرة من مصدر 12 فولت، لا يلزم تكوين الجهاز.

سوف تكون تعليمات التجميع خطوة بخطوة شائعة لجميع المخططات:

• نحن شراء جميع المكونات الإلكترونية اللازمة.
• نحن نستعد الأدوات والمواد الاستهلاكية.
• ونحن ننتج لوحة الدوائر المطبوعة، والتجمع يتوقف واستخدام لوحات التركيب غير مرغوب فيه، لأنه في هذه الحالة سوف مستوى الضوضاء زيادة كبيرة.
• نحن ختم جميع العناصر.
• نحن التحقق من هيكل تجميعها.
• نحن الاتصال مكبر للصوت تجميع هوائي واستقبال التلفزيون.

كيفية توصيل مكبر للصوت الهوائي إلى التلفزيون؟

في نهاية المقال، سنقدم العديد من التوصيات بخصوص التوصيل الصحيح للمعدات:

والنقطة الأهم هي أن مكبرات الهوائي للتلفزيون ينبغي أن تكون قريبة منه قدر الإمكان. ويرجع ذلك إلى حقيقة أن فقدان كابل يمكن أن تؤثر بشكل كبير على جودة الصورة. ويتعلق هذا الشرط بالتصاميم الذاتية الصنع، والنماذج التسلسلية، على سبيل المثال بنك البحرين والكويت أو تيرا. ويمكن أن يكون الاستثناء فقط هوائيات داخلية، ذات طول كابل قصير، ولكن، كقاعدة عامة، تستعمل هذه الأجهزة في منطقة الاستقبال، حيث لا تكون هناك حاجة في مكبر الصوت.

قراءة بعناية دليل الاتصال التي تأتي مع الجهاز.

إذا لم يتم توصيل مكبر الصوت، تحقق من اتجاه الهوائي، وكذلك امتثال الموجة.

يجب أن يتم كل التلاعب فقط مع المعدات دي تنشيط.

ال تقم بتوصيل مكبر الصوت بهوائي خارجي إال إذا كان مزود بخاصية الحماية من الصواعق. في الواقع، لا يمكن استخدام جهاز استقبال الإشارة على الإطلاق.

وفيما يلي الرسم التخطيطي للجهاز، والتي يمكن استخدامها مع أي هوائي تقريبا. . التوصية. وينبغي أن يكون الهوائي للتلفزيون موجها نحو أقرب نشاط.

مضخم إشارة بسيط. وفيما يلي رسم تخطيطي لمكبر للصوت عريض النطاق منخفض الضوضاء بسيط، وهو مجهز مع العديد من الأجهزة المصنعة في بولندا. . كابل هوائي للتلفزيون – أسوتب.

وتستعمل خلاطات الهوائيات من هذا النوع في الحالات التي يكون فيها من الضروري إعطاء إشارة إلى 2 أو 3 أجهزة تلفزيون أو أكثر، إذا كان الجهاز مجهزا بمكبر للصوت (فاصل نشط).

كابل هوائي للتلفزيون. نوف 9، 2015 | كابل والأسلاك. . وتجدر الإشارة إلى أنه إذا قمت بتوصيل أكثر من ثلاثة أجهزة في مثل هذه الدائرة، تحتاج إلى إدراج مكبر للصوت الهوائي، لأنه سيكون هناك خسارة مستوى كبير.
