الجهاز والدائرة من إدراج مصباح الفلورسنت

مصباح الفلورسنت (ل) هو مصدر الضوء الذي تم إنشاؤه بواسطة التفريغ الكهربائي في وسط بخار الزئبق والغاز الخامل. في هذه الحالة، يظهر توهج فوق البنفسجي غير مرئي، يتصرف على طبقة الفوسفور، يطبق من الداخل إلى قارورة زجاجية. مخطط نموذجي لدمج مصباح الفلورسنت هو الصابورة التي تسيطر عليها الصابورة (إمبا) الصابورة.

لمبة معظم المصابيح دائما شكل اسطواني، ولكن الآن يمكن أن يكون في شكل شخصية معقدة. في نهايات هي التي شنت الأقطاب، مشابهة هيكليا لبعض اللوالب من المصابيح المتوهجة المصنوعة من التنغستن. يتم لحامها إلى دبابيس خارجية، والتي يتم تنشيطها.

الغاز الذي يؤدي وسط داخل ليرة لبنانية لديها مقاومة سلبية. وهو يتجلى في الحد من الجهد بين الأقطاب المتعارضة كما الزيادات الحالية، والتي يجب أن تكون محدودة. مخطط إدراج مصباح الفلورسنت يحتوي على الصابورة (خنق)، والغرض الرئيسي منها هو خلق نبض الجهد كبير لإشعالها. بالإضافة إلى ذلك، يتضمن إمبرا كاتب – مصباح التفريغ توهج مع اثنين من أقطاب وضعت داخله في بيئة غاز خامل. واحد منهم مصنوع من لوحة ثنائية المعدن. في الحالة الأولية، الأقطاب مفتوحة.

الدائرة بداية لتبديل مصابيح الفلورسنت يعمل على النحو التالي.

1. يتم تنشيط الدائرة، ولكن أولا لا تتدفق الحالية من خلال ليرة لبنانية بسبب مقاومة متوسطة كبيرة. على اللوالب من كاثود يمر الحالية ويسخن لهم. وبالإضافة إلى ذلك، فإنه يدخل أيضا بداية، والتي امدادات التيار الكهربائي كافية لخلق تصريف توهج داخله.
2. عندما تكون الاتصالات بداية الاحترار من التيار المار، تغلق لوحة متعلق بنظام المعدنين. بعد هذا، يصبح المعدن الموصل، ويتوقف التفريغ.
3. القطب متعلق بنظام المعدنين يبرد ويفتح الاتصال. في هذه الحالة، فإن الاختناق ينتج نبضة ذات جهد عال بسبب التحريض الذاتي، ويتم إشعال ليرة لبنانية.
4. التدفقات الحالية من خلال المصباح، والذي ينخفض ​​بعد ذلك بعامل 2، والجهد على قطرات خنق. لا يكفي لإعادة بدء كاتب، والاتصالات التي لا تزال مفتوحة عند حرق ليرة لبنانية.

مخطط لإدراج اثنين من مصابيح الفلورسنت المثبتة في الإنارة واحدة تنص على استخدام خنق مشترك واحد بالنسبة لهم. وهي متصلة في سلسلة، ولكن تم تجهيز كل مصباح مع بداية موازية واحدة.

العيب من المصباح هو انقطاع المصباح الثاني، إذا واحد منهم هو خارج النظام.

مهم! مع مصابيح الفلورسنت من الضروري استخدام مفاتيح خاصة. لأجهزة الميزانية، التيارات التي تبدأ كبيرة، ويمكن الاتصالات عصا.

تبديل الاختناق من مصابيح الفلورسنت: الدوائر

على الرغم من انخفاض التكلفة، كوابح الكهرومغناطيسية لها عيوب. كانت السبب في إنشاء دوائر الإشعال الإلكترونية (الصابورة الإلكترونية).

يتم تشغيل الاختناق على مصابيح الفلورسنت من خلال الوحدة الإلكترونية، حيث يتم تشكيل سلسلة من التغييرات الجهد عندما يتم إشعالها.

مزايا نظام بدء التشغيل الإلكتروني:

• إمكانية البدء مع أي تأخير الوقت؛
• لا تحتاج خنق الكهرومغناطيسي الضخم وكاتب.
• لا طنين وامض من المصابيح؛
• عالية الكفاءة مضيئة؛
• خفة والضغط من الجهاز.
• أطول خدمة الحياة.

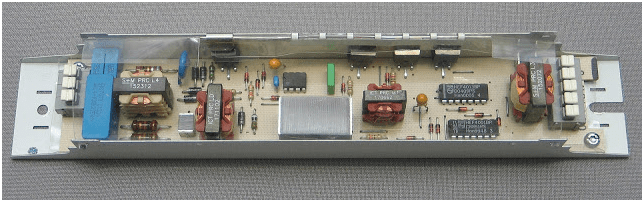

الكوابح الإلكترونية الحديثة لها أبعاد مدمجة وانخفاض استهلاك الطاقة. ويسمى السائقين، ووضع في سوكل من لمبة صغيرة. التبديل الاختناق من مصابيح الفلورسنت يسمح باستخدام خراطيش القياسية العادية.

يحول نظام الصابورة الإلكترونية الجهد الكهربائي 220 فولت تيار متردد إلى ارتفاع وتيرة. أولا، يتم تسخين أقطاب إل، ثم يتم تطبيق الجهد العالي. في وتيرة عالية، يتم زيادة كفاءة وميض هو القضاء تماما. نظام التبديل على مصباح الفلورسنت يمكن أن توفر بداية باردة أو مع زيادة سلسة في السطوع. في الحالة الأولى، يتم تقليل حياة الأقطاب بشكل ملحوظ.

يتم إنشاء زيادة الجهد في الدائرة الإلكترونية من خلال الدائرة التذبذبية، مما يؤدي إلى الرنين واشتعال المصباح. إطلاق أسهل بكثير مما كانت عليه في مخطط الكلاسيكية مع خنق الكهرومغناطيسي. ثم، ينخفض ​​الجهد أيضا إلى قيمة الاحتفاظ التفريغ المطلوبة.

يتم تصحيح الجهد بواسطة جسر الصمام الثنائي، وبعد ذلك يتم تمهيده بالتوازي مع مكثف متصلة C₁. بعد الاتصال بالشبكة، مكثف C₄ وكسر دينستور. يتم تثبيت مولد نصف جسر على المحول تر₁ والترانزستورات T₁ و T₂. عندما يصل التردد 45-50 كيلو هرتز، يتم إنشاء الرنين مع مساعدة من سلسلة الدوائر C₂, C₃, L₁, متصلة الأقطاب، ومصباح تضيء. هذه الدائرة لديها أيضا خنق، ولكن مع أبعاد صغيرة جدا، والسماح لها أن توضع في قاعدة المصباح.

الصابورة الإلكترونية لديها تعديل تلقائي ل ل كما تتغير الخصائص. بعد فترة من الوقت، مصباح البالية يتطلب زيادة في الجهد للاشتعال. في مخطط إمبرا، فإنه ببساطة لا تبدأ، ويتم تعديل الصابورة الإلكترونية لتغيير الخصائص، وبالتالي يسمح للجهاز للعمل في أوضاع مواتية.

مزايا كوابح الإلكترونية الحديثة هي كما يلي:

• التحول السلس؛
• اقتصاد العمل؛
• الحفاظ على الأقطاب الكهربائية.
• القضاء على وميض.
• قدرة العمل في درجة حرارة منخفضة؛
• الاكتناز.
• المتانة.

المساوئ هي تكلفة أعلى ومخطط اشتعال معقد.

تطبيق مضاعفات الجهد

طريقة يجعل من الممكن لتشمل ليرة لبنانية دون الصابورة الكهرومغناطيسية، ولكن يتم استخدامه أساسا لإطالة عمر المصابيح. مخطط إدراج مصابيح الفلورسنت المحترقة يسمح لهم بالعمل لبعض الوقت، إذا كانت القوة لا تتجاوز 20-40 W. في هذه الحالة، يمكن أن تكون الشعيرات إما كاملة أو محترقة. في كلتا الحالتين، يجب تقصير استنتاجات كل خيوط.

بعد استقامة، الجهد الزوجي، ومصباح تضيء على الفور. المكثفات C₁, C₂ يتم اختيارها لجهد التشغيل 600 V. عيبهم هو حجم كبير. المكثفات C₃, C₄ تعيين الميكا ل 1000 V.

ليرة لبنانية ليس المقصود ل دس امدادات الطاقة. مع مرور الوقت، يتراكم الزئبق حول أحد الأقطاب، ويضعف الوهج. لاستعادته، تغيير القطبية عن طريق عكس المصباح. يمكنك تعيين التبديل إلى عدم إزالته.

نظام بدون بدء لتشغيل مصابيح الفلورسنت

المخطط مع بداية يتطلب التدفئة طويلة من المصباح. وبالإضافة إلى ذلك، فإنه في بعض الأحيان يجب أن تتغير. في هذا الصدد، هناك مخطط آخر مع التدفئة من الأقطاب الكهربائية من خلال اللفات الثانوية للمحول، الذي يعمل أيضا كصابورة.

عندما يتم تشغيل مصابيح الفلورسنت دون كاتب، يجب أن تكون علامة رس (بداية سريعة). إن الإنارة مع بداية بداية هنا لن تعمل، لأن أقطابها هي أطول تسخينها، واللوالب تحرق بسرعة.

إذا كانت اللوالب خارج النظام، يمكن اشتعال ليرة لبنانية دون مضاعف الجهد، وذلك باستخدام الدوائر إمبرا التقليدية. مخطط إدراج مصباح الفلورسنت المحترقة يتغير قليلا بالمقارنة مع المعتاد. لهذا، يتم توصيل مكثف في سلسلة إلى بداية، ودبابيس القطب هي قصيرة– سيركويتد. بعد هذا التغيير صغير مصباح سوف تعمل لبعض الوقت.

ويجري باستمرار تحسين تصميم ومخطط إدراج مصباح الفلورسنت في اتجاه الاقتصاد، والحد من الأحجام وزيادة عمر الخدمة. من المهم أن تعمل بشكل صحيح، لفهم كل مجموعة متنوعة من الأنواع المنتجة ومعرفة طرق فعالة للاتصال.

مبدأ مصباح الفلورسنت. جهاز الإنارة

تخيل أن واحد منا يعمل على التحديات وفي ممارستنا نحن نواجه طلبات مختلف المواطنين:

• تثبيت وتوصيل مصباح الفلورسنت، – المصباح لا يعمل.
• استبدال مصابيح الفلورسنت في المصباح، – المصباح لا يعمل.
• استبدال كاتب مع خنق في المصباح، – المصباح لا يعمل مرة أخرى

وهلم جرا. في العمل، يمكنك قضاء يوم كامل ولم تجد هذه المشكلة، وأنه من الممكن أن تنفق حوالي ثلاثين دقيقة، وتحديد سبب الخطأ وإصلاحه. وهذا هو، كل هذا يتوقف على خبرتنا والمعارف الأساسية في الهندسة الكهربائية.

وأعتقد أن عمل كهربائي لا ينبغي أن يقتصر على ما يلي:

• كيفية توصيل الأسلاك بشكل صحيح في مربع تقاطع؛
• كيفية إصلاح خرطوشة كهربائية في الثريا؛
• كيفية تثبيت وربط التبديل إلى الثريا؛
• كيفية توصيل محرك ثلاث مراحل لوحة التوزيع

وكذلك. وينبغي أن يغطي هذا التخصص معرفة أكثر شمولا، في هذا الموضوع أريد أن أشاطركم قليلا من هذه المعلومات.

كيف يضيء مصباح الفلورسنت

في بداية تعريف مع التمثيل التخطيطي للجهاز مصباح مع مصباح واحد \ Fig.1 \ تتكون من:

• مصباح الفلورسنت، وهو أنبوب زجاجي أسطواني \ 1 \؛
• الأقطاب الكهربائية، مع الحلزون التنغستن تعلق عليها \ 2 \؛
• مصباح النيون بداية مع اثنين من أقطاب \ 3، 4 \؛
• ستارتر \ ست \؛
• خنق \ D \؛
• مكثف \ C \.

في هذه اللحظة الأولي، عندما لا يكون مصباح الفلورسنت ما يكفي من الجهد لمصباح لخلق التفريغ في مصباح الفلورسنت نفسها. كيفية إنشاء تفريغ كهربائي في مصباح الفلورسنت؟ – لهذا فمن الضروري التعرف على نفسك مع:

وفهم – لما تحتاجه خنق في مصباح الفلورسنت.

مصباح مصباح الفلورسنت

في نهايات اثنين من مصابيح الفلورسنت \ Fig.2 \ التخلص الساقين الزجاج ملحومة، هي التي شنت كل ساق على أقطاب \ 5 \ أو سحبها إلى الأقطاب سقف \ 2 \ وترتبط في الاتصال العلامات على الأقطاب أنفسهم \ على طرفي المصباح الحلزون \ التنغستن هو المضمون.

على السطح الداخلي للمصباح، يتم ترسب طبقة رقيقة من الفوسفور، يتم ملء لمبة من مصباح مع الأرجون بعد إخلاء الهواء مع كمية صغيرة من الزئبق.

لماذا نحتاج إلى خنق في مصباح الفلورسنت

خنق في الدائرة من مصباح الفلورسنت يعمل على رمي الجهد. دعونا ننظر الدائرة الكهربائية منفصلة \ fig.3 \، والتي لا تنتمي إلى مخطط مصباح الفلورسنت.

لهذه الدائرة، عندما يكون المفتاح غير مقفلة، فإن لمبة توهج أكثر إشراقا لفترة قصيرة ثم الخروج. وترتبط هذه الظاهرة مع ظهور إمف الحث الذاتي من لفائف \ لينز \ القاعدة. لزيادة خصائص الاستقراء الذاتي، يتم لفائف على الجرح – لزيادة تدفق الكهرومغناطيسي.

الرسم التخطيطي من الشكل 4 يعطينا فكرة كاملة عن التجمع خنق لأنواع معينة من الإنارة مع مصابيح الفلورسنت.

يتم تجميع الأسلاك المغناطيسية \ الأساسية \ من خنق من لوحات الصلب الكهربائية، يتم توصيل اثنين من اللفات في خنق في سلسلة.

مبدأ تشغيل مصباح الفلورسنت كاتب

وبدء التشغيل في الدائرة الكهربائية يؤدي تشغيل مفتاح عالي السرعة، أي أنه يخلق دائرة كهربائية قصيرة ودائرة مفتوحة.

مبتدئين للانارة

عندما يتم تشغيل بداية / إغلاق المفتاح، كاثودس الاحماء، وعندما يتم فتح الدائرة، يتم إنشاء نبض الجهد، وهو أمر ضروري لإشعال المصباح. بداية في شكل تفكيكها ما يسمى مصباح التفريغ توهج مع أقطاب متعلق بنظام المعدنين.

مبدأ تشغيل مصباح الفلورسنت

ووفقا للمخططين التابعين لمعدات الإنارة المبينة في الشكل 5، يمكن فهم العلاقة التي يتألف منها كل عنصر على حدة.

جميع عناصر اثنين من الإنارة تتكون في اتصال سلسلة، باستثناء المكثفات. عندما ننتقل على مصباح الفلورسنت، يتم تسخين لوحة بداية متعلق بنظام المعدنين. الاحترار وحة عندما يغلق عازمة وبداية، يسقط تصريف توهج عن طريق إغلاق لوحات ولوحات البدء في تهدئة خلال التبريد – لوحة مفتوحة. عندما تكون الألواح مفتوحة في بخار الزئبق، يحدث تفريغ القوس ويضيء المصباح.

حاليا، هناك مصابيح الفلورسنت أكثر تقدما – مع الصابورة الإلكترونية، ومبدأ الذي هو نفسه الذي من مصابيح الفلورسنت، والتي تغطيها في هذا الموضوع.

يتم إرسال إدخالات لك مني من الملاحظات الشخصية، الكتابة اليدوية التي سيئة للغاية، وبعض المعلومات مأخوذة من معرفتي. يتم اختيار الصور الفوتوغرافية والرسوم البيانية الكهربائية للموضوع – من الإنترنت. لتوفير السجلات الخاصة بك مع الصور الشخصية في أداء أي عمل، وربما تحتاج إلى أن يكون مصور شخصي أو تطبيق مباشرة لشخص آخر، ولكن كنت ببساطة لا تريد التعامل مع مثل هذا الطلب.

هذا لا يزال جميع الأصدقاء. اتبع العنوان.

عزيزي فيكتور! شكرا على شعبية شعبية، فإنه يساعد أولئك الذين يقررون إجراء العمل الإلكتروني بسيط.

سأكون سعيدا دائما للإجابة على أسئلة بوريس.

عزيزي فيكتور! أشكركم على العمل التوضيحي. أنه يساعد!

وسوف تساعد دائما بوريس مع معلومات مفيدة عن الهندسة الكهربائية، سواء لك ولأصدقائك ومعارفك.

مرحبا، فيكتور! شكرا على البريد الإلكتروني، فإنه يساعد! في مثل هذه الحالة: أول تركيبة سقف واحد بنيت في نظام ارمسترونغ، ثم آخر قد خرج. التفت للمساعدة في أخصائي وتلقى جوابا: يجب إلقاء المصابيح واستبدالها بأخرى جديدة تماما، الآن هناك مصابيح دون مبتدئين، وما إلى ذلك استبدال المصابيح والفكر أن هذه الطريقة مكلفة للغاية، وتكاليف مصباح جديد 1400 روبل. إذا كان ذلك ممكنا، من فضلك قل لي كيفية التحقق من ملء المصباح؟ ثروتلز، مبتدئين، مكثف. مصباح 4 مصباح، مع 4 بداية، واثنين من الاختناقات، مكثف واحد، وبعبارة أخرى كيفية العثور على الجهاز الخاطئ؟ الصك-العجين لدي. وبعد، في أي متجر يمكنك شراء في تيومين أجزاء المكونة من ملء؟ شكرا لكم مقدما. شكرا لك. بوريس. 02.26.15.

مرحبا بوريس. على مصابيح الانارة وسوف يؤلف موضوعا منفصلا إضافيا والإجابة على أسئلتكم. اتبع بوريس، أنا فقط نادرا ما ذهبت إلى موقعي وقراءة رسالتك في 4 مارس، وسأحاول الإجابة على الأسئلة بالكامل.

التعليقات مغلقة.

الملاحة:

آخر على بلوق

توصيل سخان المياه في منزل خاص

عزيزي الزائرين. في هذا الموضوع سوف تتعرف على تفاصيل اتصال سخان المياه، مع تركيب مفاتيح التأريض الاصطناعي ومع متطلبات

الجهاز ومخطط اتصال مصباح الفلورسنت

ظهرت مصابيح الفلورسنت في السوق بعد المصابيح المتوهجة. التنغستن دوامة، كمصدر للإشعاع الخفيف، بسبب ارتفاع درجة الحرارة لا يدوم طويلا ويستهلك الكثير من الطاقة. هذا هو السبب الرئيسي لإيجاد مصادر جديدة للضوء. أصبح مصباح الفلورسنت أول من عائلة من الغازات التفريغ ضوء بواعث، والتي أصبحت تستخدم على نطاق واسع. وبالنسبة لإنتاجها، تستخدم المواد الخام المتاحة. وإمكانية الحصول على مجموعة متنوعة من الخيارات لشكل لمبة جنبا إلى جنب مع الاقتصاد والسطوع جلبت هذه المصابيح في صفوف القادة في سوق الإضاءة.

تعمل جميع مصابيح تصريف الغاز باستخدام تيار كهربائي يتدفق عبر أيونات الغاز. يتم تعبئة الغاز مع قارورة التي، للتأين الأكثر كفاءة، يتم في شكل أنبوب. يمكن أن يكون أنبوب إما مباشرة أو أي شكل آخر. الأقطاب وضعت في نهايات لمبة خلق الظروف اللازمة لتوهج الغاز. للقيام بذلك، يتم تنفيذ التأين الأولي، وهو ما يسمى بدء التشغيل. يتم تسخين الأقطاب الكهربائية، ونتيجة لالتصال مع الغاز، وتأين ذلك مع درجة حرارته.

للحصول على التدفئة الأكثر فعالية، مصنوعة الأقطاب في شكل اللوالب تقع بين اثنين من الاتصالات. لذلك، في كل نهاية من لمبة، ومصباح الفلورسنت اثنين من الاتصالات. ظهور أيونات يجعل من الممكن لبدء عملية حركتها بين الأقطاب المعاكسة – يبدأ التيار الكهربائي في التدفق. ونتيجة لذلك، فإن عملية ظهور أيونات جديدة يصبح أكثر كثافة، ويتوهج توهج الغاز. وهو يتناسب مع التيار المتدفق من خلال الغاز في القارورة.

وتسمى مصابيح الفلورسنت بسبب نفس التأثير. إذا تم امتصاص نوع واحد من الإشعاع من قبل مادة التي تبدأ في انبعاث نوع آخر من الإشعاع، ثم هذا هو التلألؤ. وهي مميزة للإشعاع ذات الطاقة العالية وطول الموجة الأقصر. وأقرب ضوء مرئي من هذه الإشعاعات هو الأشعة فوق البنفسجية. وأكثر الطرق التي يمكن الوصول إليها وفعالة للحصول عليها هي التصريف الكهربائي في بخار الزئبق. وباستهلاك الطاقة الكهربائية المنخفضة نسبيا، ينبعث بخار الزئبق من الأشعة فوق البنفسجية الأقوى.

يبقى فقط لتحويله إلى ضوء مرئي، استنادا إلى تأثير التلألؤ. هذا يجعل مادة خاصة – الفوسفور. يتم تطبيقه في شكل مسحوق على الجدران الداخلية للقارورة. يمكن أن يتوهج الفوسفور بظلال ضوء يقابل تركيبه الكيميائي. لذلك، يمكنك الحصول ليس فقط مجموعة متنوعة من ظلال الضوء الأبيض، ولكن أيضا العديد من الألوان الأخرى.

ومع ذلك، إذا كان متصلا مصباح وهاج مباشرة إلى أنابيب، لا يمكن توصيل مصباح الفلورسنت إما.

المصباح المتوهج لديه مقاومة نشطة، والتي يتم تحديدها من قبل خصائص الحلزون التنغستن. هذا هو المقاوم الذي يحد من التيار. أي مصباح التفريغ لديه المقاومة، التي يحددها عدد من الأيونات في لمبة. ويمكن أن تختلف في حدود واسعة في نسبة مباشرة إلى التيار المتدفق من خلال المصباح. لذلك، يتم استخدام المحدد الحالي لوضع التلألؤ المطلوبة. ولكن من أجل لمبة لتضيء، فمن الضروري لخلق عملية التأين الأولي. ولذلك، فإن الأجهزة التي تضمن تشغيل مصابيح الفلورسنت تسمى كوابح.

الحل القياسي ونظام اتصال لمصباح الفلورسنت

يحتوي الصابورة القياسية على بداية وخنق. وظائف بداية كمفتاح لتوصيل جهات الاتصال إلى الاحماء الأقطاب مباشرة بعد التبديل.

وبهذه الطريقة، يتم توفير عملية التأين الأولي. بعد ذلك، مصباح يعطي الضوء من التيار، والتي يتم تحديد قيمة من قبل المعلمات من دواسة الوقود. خنق واحد يمكن ربط واحد أو أكثر من المصابيح (الرسم البياني هو موضح أعلاه). يجب أن تكون مطابقة معلمات خنق و خنق. إذا كان خنق يحد من التيار أكثر من اللازم، فإن الوهج يكون أقل مشرق، والعكس بالعكس. مع مرور الوقت، أقطاب دوامة بسبب التدفئة في بداية المصباح تبلى وحرق بها. ولكن بداية ليست مثالية سواء. اتصاله متعلق بنظام المعدنين، الذي يغلق الدائرة من توهج الأقطاب، كما يرتدي بها. ومع هذه الأعطال، يتوقف المصباح عن إعطاء الضوء.

مصباح الفلورسنت الجديد، مثل واحد المستخدمة مع الأقطاب التالفة، ويمكن استخدامها في مخطط اتصال مختلفة. لتسبب التأين الأولي، مطلوب الجهد العالي. وسوف يسبب ظهور والضرب من الأيونات في لمبة وسوف تضيء.

من أجل الحد من التيار، وفي الوقت نفسه للحصول على الجهد المطلوب على المصباح، يتم استخدام مخطط اتصال مصباح الفلورسنت هو مبين أدناه. في هذه الدائرة، يتم تحديد متوسط ​​قيمة التيار من خلال السعة من مكثف C1، والجهد على مصباح يعتمد على نسب عدد من المنعطفات من اللفات من T1 المحولات. حجم الحاوية، وأبعاد المحول، وتحديد قوتها يجب أن تتوافق مع قوة مصباح EL1. وإلا، فإن توهج لها لن يكون الأمثل من حيث السطوع.

بدلا من المحولات خطوة، يمكنك استخدام الدائرة لزيادة الجهد مع الثنائيات والمكثفات في تركيبة مع خنق. وفيما يلي مثال على هذا المخطط:

واحدة من عيوب مصابيح الفلورسنت هو نبض ضوءها. هذه الميزة ترتدي البصر ويؤثر على تصور الأجسام المتحركة بسرعة.

على سبيل المثال، تحول الصفحات أو تحريك الأصابع بسرعة في مجموعة من المصابيح الفلورية تبدو وكأنها إطارات وامض منفصلة. ويسمى هذا التأثير “ستروبوسكوبيك” وينجم عن تناوب الجهد والحالية في الشبكة الكهربائية. في مصباح وهاج، فإنه يضعف بشكل كبير من قبل الجمود من لفائف التبريد. لإضعاف هذا التأثير في مصباح الفلورسنت، يجب أن يكون مدعوم من المعدل كما هو مبين في الصورة على اليسار. ولكن مع مرور الوقت، كما تآكل الأقطاب في تيار مستمر، وتبدأ مساحة الكاثود الظلام لتظهر بالقرب من الكاثود (قطب القطبية السلبية).

المصابيح الموفرة للطاقة الحديثة، فضلا عن مصابيح الإنارة الأنبوبية الكبيرة، متصلة بالتيار الكهربائي عبر كوابح إلكترونية. في لهم، يتم تصحيح الجهد الأول، ومن ثم تحويلها من قبل العاكس إلى أعلى تردد واحد. عادة مع تردد أكثر من 20 كيلو هرتز. الصابورة الإلكترونية يحسن بشكل كبير من نوعية الضوء. انخفاض تموج البصرية، ومجموعة من الجهد المسموح به في الشبكة يوسع، ليس هناك همهمة، نموذجية للالختناقات المعدنية. وترد أدناه صور الصابورة الإلكترونية وخريطة اتصال المصباح باستخدامه.
